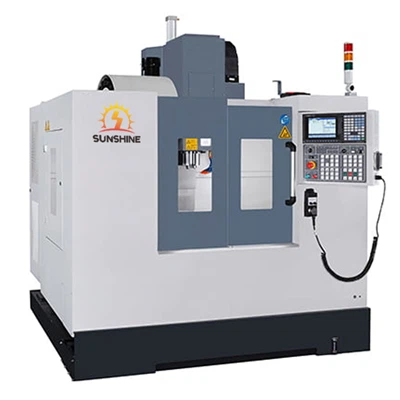

CNC φρέζα αυτόματη αφαίρεση τσιπ
Το κέντρο κάθετης κατεργασίας είναι ένας από τους πιο διαδεδομένους εξοπλισμούς επεξεργασίας στον τομέα της σύγχρονης μηχανικής επεξεργασίας. Μπορεί να χρησιμοποιηθεί για την επεξεργασία τεμαχίων διαφόρων σχημάτων και μπορεί να ολοκληρώσει πολύ δύσκολες απαιτήσεις διεργασίας. Ο εξοπλισμός υιοθετεί έναν καθολικό σχεδιασμό και μπορεί να χρησιμοποιηθεί σε διαφορετικούς τύπους εφαρμογών διεργασιών, όπως τόρνευση, φρεζάρισμα, διάτρηση κ.λπ.
Αυτό το κατακόρυφο κέντρο κατεργασίας προσφέρει εξαιρετικά υψηλή ακρίβεια και σταθερότητα κατεργασίας. Μπορεί να ικανοποιήσει πολλές τεχνικές απαιτήσεις όσον αφορά την ακρίβεια τοποθέτησης και επεξεργασίας. Ταυτόχρονα, ο εξοπλισμός είναι εξοπλισμένος με λειτουργίες τοποθέτησης υψηλής ταχύτητας και ακριβείας, οι οποίες μπορούν να ολοκληρώσουν αποτελεσματικά την επεξεργασία και την παραγωγή.
Επιπλέον, το κατακόρυφο κέντρο κατεργασίας διαθέτει επίσης λειτουργία αφαίρεσης τσιπ. Υιοθετεί ένα σχέδιο αυτόματης αφαίρεσης τσιπ, το οποίο είναι αρκετό για να διασφαλίσει ότι ο εξοπλισμός επεξεργασίας είναι πάντα καθαρός και σταθερός υπό υψηλή πίεση περιβάλλοντος παραγωγής, βελτιώνοντας έτσι τη συνολική απόδοση παραγωγής.
Γενικά, το κάθετο κέντρο κατεργασίας είναι ένας πλήρως λειτουργικός, οικονομικός και πρακτικός εξοπλισμός μηχανικής επεξεργασίας. Δεν είναι μόνο κατάλληλο για πολλά διαφορετικά περιβάλλοντα παραγωγής και επεξεργασίας, αλλά μπορεί επίσης να επιτύχει αποτελεσματική και σταθερή παραγωγή, ικανοποιώντας πλήρως τις υψηλές απαιτήσεις των σύγχρονων επιχειρήσεων για αποδοτικότητα παραγωγής.
| Προδιαγραφές | μονάδα | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Μέγεθος τραπεζιού 工作台尺寸 |
χιλ. | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Μέγιστο φορτίο πίνακα 工作台最大承重 |
κιλό | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Διαδρομή άξονα Χ/Υ/Ζ X/Y/Z轴坐标行程 |
χιλ. | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Απόσταση μεταξύ του κέντρου της ατράκτου και της στήλης 主轴中心线至立柱正面导轨距离 |
χιλ. | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Απόσταση μεταξύ της τελικής επιφάνειας του άξονα και της επιφάνειας του τραπεζιού εργασίας 主轴端面至工作台上平面距离 |
χιλ. | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Μέγ. ταχύτητα τροφοδοσίας X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Μέγ. Ταχεία τραβέρσα X/Y/Z最大快移速度 |
M/min | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| ταχύτητα ατράκτου 主轴转速 |
R/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| κωνικό άξονα 主轴锥孔 |
τύπος | ΒΤ40 | BT40 | ΒΤ40 | ΒΤ40 | BT40 | BT40 | ΒΤ50 |
| Ισχύς κινητήρα ατράκτου 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Ισχύς σερβοκινητήρα άξονα Χ/Υ/Ζ X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Σύνδεση κινητήρα X/Y/Z X/Y/Z电机连接方式 |
Απευθείας 直联 |
Απευθείας 直联 |
Απευθείας 直联 |
Απευθείας 直联 |
Απευθείας 直接 |
Απευθείας 直接 |
Απευθείας 直接 |
|
| X/Y/Z Τύπος τρόπου οδηγού X/Y/Z导轨类型 |
Σιδηρόδρομος γραμμής 线轨 |
Σιδηρόδρομος γραμμής 线轨 |
Σιδηρόδρομος γραμμής 线轨 |
Σιδηρόδρομος γραμμής 线轨 |
τρίτη γραμμή 3线 |
Δύο γραμμές και μια σκληρή γραμμή 2线一硬 |
Δύο γραμμές και μια σκληρή γραμμή 2线一硬 |
|
| υποδοχή T 工作台T型槽 |
χιλ. | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Επαναλάβετε την ακρίβεια τοποθέτησης 重复定位精度 |
mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Περιοδικό εργαλείο 刀库形式 |
Τύπος καπέλου/τύπος δίσκου 斗笠式/圆盘式 |
Τύπος καπέλου/τύπος δίσκου 斗笠式/圆盘式 |
τύπο δίσκου 圆盘式 |
τύπο δίσκου 圆盘式 |
τύπο δίσκου 圆盘式 |
τύπο δίσκου 圆盘式 |
τύπο δίσκου 圆盘式 |
|
| Χωρητικότητα εργαλείου 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Μέγιστο βάρος εργαλείου 最大刀具重量 |
κιλό | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Μέγιστη. μήκος εργαλείου 最大刀具长度 |
χιλ. | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Ηλεκτρική χωρητικότητα 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Διάσταση μηχανής (ΜxΠxΥ) 机床尺寸(长x宽x高) |
χιλ. | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Καθαρά. βάρος (περίπου) 机床重量(约) |
κιλό | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
